سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA

کامپیوتر ورک استیشن-سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA

سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA یک پک جمع و جور برای دوستان همه فن حریف از نوع تخصصی و گیم. اینکه چرا این قطعات رو با این مادربرد ورک استیشن به سیستم مخصوص گیم هم نسبت میدهیم، یکی از برنامه های بزرگی بوده که برای مخاطبان خودمون داشتیم. این سیستم که بیشتر در رده رندرینگ قرار میگیره برای اهداف خاص و مشخصی از رندر  در نرم افزارهای سه بعدی 3D و دو بعدی 2D مورد استفاده قرار میگیره و همچنین انواع بازی های سنگین رو در رده High Performance اجرا میکنه، که در ادامه توضیح خواهیم داد.سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA یک گزینه برای آن دسته از خریدارانی تعریف شده که همزمان به دنبال یک گزینه برای کارهای حرفه ای مهندسی CAD/CAM مانند معماری، مدلینگ، رندر و پردازش سبک با نرم افزارهای تخصصی خود از شرکت اوتودسک Autodesk 3D 2D Modeling یا نرم افزارهای شرکت ادوبی مانند Adobe Photoshop, Premiere Pro CC, After Effects CC, Audition CC, Illustrator CC, Lightroom CC را بصورت یک نفره اجرا، مدل، رندر یا پردازش کنند و همچنین میخواهند از قدرت بالای این سیستم در بازی های سنگین نیز بهره ببرند.

در ادامه به توضیح قطعات و کاربری آنها اشاره میکنیم ولی یک موضوع را همین اول صحبت میخواهم بهتر برای مخاطبانمان روشن کنم و آن هم اینکه این سیستم از لحاظ عددی و روی کاغذ نه، بلکه بصورت کاربردی به کار چه کسانی می آید و چرایی آن را هم میخواهم توضیح دهم و در نهایت برای شما از تفاوت قیمت تمام شده سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA سخن بگویم.

حال سوال مشخصی پیش می آید که سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA مناسب چه گروه هایی از کاربران نخواهد بود ؟

1. مشتریان سیستم پردازشی و گرافیکی W3000-CUDA که از کاربران سیستم های عمومی، اداری و گشت و گذار اینترنتی یا همان کلاس بیزینس نیستند و اگر کاربری شما از این موارد است شما رو به بخش کیس های اسمبل کارخانه یا  کامپیوتر های بدون کیس All in One دعوت میکنم.
2. خیلی راحت بگویم که این یک سیستم برای پردازش گرافیکی انیمیشن و رندر های تحت گرافیک که چند روز یا هفته ها و ماه ها  به طول می انجامد نیست.
3. اگر برای کارگردانان حرفه ای سینما هم میخواهید خروجی دوربین های سینمایی مانند ARRI برای جلوه های ویژه و پردازش بعد از تدوین برای دوربین های سینمایی RED,ARRI, Panavition, Blackmagic, Phantom, R-Digital, Aaton و یا رندر طولانی مدت انجام میدهید، باز هم این سیستم را پیشنهاد نمیکنم و شما را به بخش سیستم های کامپیوتری رندر و پردازش تصاویر ویدییویی W10000 که با گرافیک های AMD FirePro هستند دعوت میکنم.
4. اگر بدنبال یک سیستم پردازشی برای کاربردهای تجزیه و تحلیل اطلاعات پزشکی و علوم طبیعی از قبیل هواشناسی، زمین شناسی، هوافضا و …. هستید، نظر شما رو به دیگر ورک استیشن های موجود در سایت جلب میکنم و سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA با تمام قدرتی که داره برای کار شما مناسب نخواهد بود.

حال میپرسیم که سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA بصورت مشخص برای چه گروهی اسمبل شده و دلایل آن هم در ادامه مشخص میشود.

1. تمامی کاربرانی که رندرهای غیر انیمیشنی دارند و یا فقط فریم ها را طراحی میکنند و به بخش رندر آن کاری ندارند.
2. کاربران تدوین و ادیت پروژه های غیر سینمایی حتی 4K.
3. کاربرانی با بیش از یک تا چهار مانیتور FullHD برای Viewport های قابل انعطاف.
4. همچنین توانایی اجرای بازی های جدید با کیفیت  FullHD تا 4K.

مادربرد :

انتخاب مادربرد اولین گزینه ایست برای انتخاب قطعات دیگر و اگر درست انتخاب نکنید، به کابوسی هولناک از هزینه ها تبدیل میشود. اینکه چگونه ما به جمعبندی برای خرید مادربرد ASRock X99 Extreme6 رسیدیم، این خود یک چالش بود که برای سیستمی با این ابعاد آیا مشکل ما را حل خواهد کرد یا خیر؟ به همین خاطر باید به خیلی از گزینه ها فکر میکردیم از جمله امکان و قابلت ارتقائ سیستم در هر گزینه ای که امروز به آن دسترسی داریم یا نداریم، همه ی هزینه ای که میکردیم برای ده ها سیستم و نحوه کاربری مشتریانمان، به باد میرفت. حال از این صحبت های کم اهمیت $$$$$$ که بگذریم، به نحوه انتخاب مادربرد ASRock X99 Extreme6 میرسیم، اینکه چه میخواهیم و قرار است این مادربرد چه قابلیت هایی برای حرفه ای ترین طراحان و متخصصین جامعه پردازشی و رندریگ که در بطن سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA است را دارا باشد، حال به عکس زیر نهایت دقت را بفرمایید.

پشتیبانی از این امکانات واقعا هیجان انگیز است، همانطور که مشاهده میکنید در همه گزینه ها قابلیت ارتقاع قطعات وجود دارد.

پردازنده :

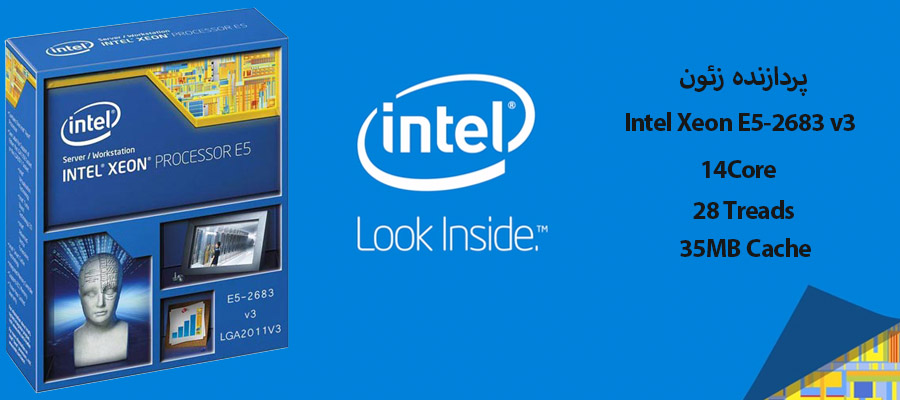

پردازنده اینتل Intel Xeon Processor E5-2683 v3 یک پردازنده از نوع سروری و ورک استیشن با ۱۴ هسته، ۲۸ رشته و 35MB حافظه کش، فرکانس پردازنده ۲.0GHz~3.0GHz که این پردازنده بر روی سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA قرار گرفته است. همانطور که روی جعبه محصول ذکر شده برای کاربری Server / Workstation میباشند، که برای کارهایی خارج از دسترس پردازنده های دسکتاپ Desktop Intel Core i7-i5-i3 ساخته شده اند که عموما از نظر معماری شاید نزدیک به هم باشند ولی از نظر تکنولوژی های اضافه که دارند و نحوه کاربرد، اعداد و ارقام  بسیار متفاوتی دارند. بطور مثال یک پردازنده معمولی بین ۲~۴ هسته و ۴~۸ رشته دارد و حجم حافظه کش Cache memory تا 8MB در بیشترین مقدار را دارا میباشند، حتی اگر هم این موارد را فاکتور بگیریم از نظر چندین گزینه ی مهم، سری پردازنده های Core i7-i5-i3 این تکنولوژی ها را دارا نمیباشند که در اینجا با معرفی سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA به اختصار توضیح خواهیم داد و بطور مفصل اطلاعات کافی را در صفحه ی پردازنده Intel Xeon E5-2683 v3 مطالعه کنید. پردازنده Intel Xeon E5-2683 v3 از نظر مصرف انرژی و گرما با پردازنده های سری Core i بسیار متفاوت است و علت این بهینه سازی هم در نوع کاربرد آن نهفته است، کاربران عادی بسیار کمتر از کاربران حرفه ای وابسته به کارکرد کامپیوترهایشان هستند که با گزینه Intel® Demand Based Switching در پردازنده های سرور و ورک استیشن به راندمان بهتری میرسیم که پردازنده های سرور Server و ورک استیشن Workstation برای قرار گرفتن در یک مدار طولانی مدت پردازشی، طراحی شده اند و شاید تا سالها بصورت مداوم، از آنها بدون وقفه یا خاموش شدن بهره ببرند و نمیتوان با یک پردازنده که فقط چندین روز تحمل کارکرد مداوم را دارد، مقایسه کرد و در مقایسه با پردازنده های عمومی پردازنده های زئون بدون هنگ و کرش به واسطه تکنولوژی ECC به کار خود ادامه میدهند، بخصوص در سیکل کاری دراز مدت و در پردازش های طولانی و رندرهای سنگین  که همین گزینه به علت چندین تکنولوژی که فقط پردازنده های زئون اینتل دارند روی نمیده و جلوگیری میکند از خطاهایی مانند Blue Screen که بواسطه ی خطای رم رخ میدهد.

چیپست مادربرد :

چیپست بسیار قدرتمند اینتل Intel® X99 با اسم رمز Wellsburg خدمات بسیار زیادی را بر روی مادربرد های نسل جدید در اختیار شما قرار میدهد. این چیپست از پردازنده های سوکت Intel Xeon 2011-3 پشتیبانی میکند. تمامی مدلهای این سری با DMI2 با 5GT/s سرعت PCIe عرضه شده اند. با این چیپست، مادربرد قادر است ۸ اسلات رم چهار کاناله Quad Channel را از نوع DDR4 تا فرکانس +۳۰۰۰ (OC) ارائه دهد و بیشترین حجم رم  128GB را با قابلیت ECC (سیستم تصحیح خطا) پشتیبانی کند، همچنین از حافظه فوق سریع m.2 32Gb/s و پشتیبانی از چندین گرافیک پردازشی Nvidia 3Way SLI or AMD 3-Way CrossFireX از سری Quadro, FirePro و همچنین از سری GTX, Radeon بر روی این مادربرد که در سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA تعبیه شده است بهره ببرید.

 کارت گرافیک :

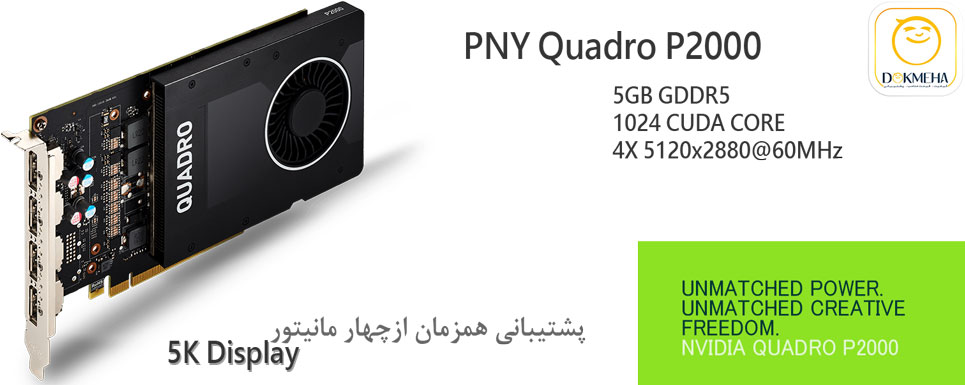

Nvidia Quadro p2000

کارت Quadro P2000 تلفیقی از کارآیی و قابلیتهای گرافیکی را با تعادل بسیار مناسبی در هم آمیخته و با ارائه ابعاد فیزیکی معقول، آماده پردازش حجم گسترده پروژه ها و طرحهای سه بعدی گرافیکی خواهد بود. بهره گیری از معماری پاسکال همراه با ۱۰۲۴ هسته پردازش CUDA در کنار ۵ گیگابایت حافظه پرسرعت GDDR5 قدرت لازم برای میزبانی از ۴ خروجی تصویر با رزولوشن 5K و نرخ بازسازی ۶۰هرتز را به طور همزمان در اختیار کاربر قرار میدهد. این کارت به عنوان یک انتخاب ایده آل برای توسعه و انجام فعالیتهای مرتبط با حوزه طراحی سه بعدی، تولید محتوای گرافیکی و پردازش تصاویر واقع گرایانه محسوب میشود.
با پیشرفت روزافزون جلوه های بصری و گسترش ابعاد و پیچیدگی فعالیتهای این حوزه در تمامی زمینه های علمی، تحقیقاتی، گرافیکی و غیره و همچنین با ظهور تکنولوژی قدرتمند واقعیت مجازی و تاثیر بسزای آن بر روی شاخه های سرگرمی، طراحی، مهندسی و پزشکی، نیاز به توسعه و ایجاد بستر سخت افزاری مناسب به منظور میزبانی و پردازش منعطف این دسته از فعالیتهای گرافیکی به طور محسوسی افزایش یافته است.همچنین کاربر با انجام شبیه سازی واقعی، دید بهتر و عمیقتری نسبت به طرح موردنظر خود پیدار کرده و میتواند جوانب مختلف آن را بنا به نیاز خود تغییر دهد و با کاهش زمان تلف شده، میزان هزینه های مرتبط با بخش طراحی را نیز تقلیل بخشد.

Nvidia GTX 1070 8GB

در سیستم طراحی، مدلینگ و رندرینگ W3000-CUDA از کارت گرافیک GeForce GTX 1070 بهره گرفته ایم و دلیلش هم بهره مندی از 8GB حافظه پرسرعت GDDR5 با رابط حافظه 256Bit بیتی یا فرکانس پایه 1620MHz، فرکانس تقویت شده 1822MHz، فرکانس موثر حافظه 8200MHz یا حداکثر رزلوشنی ۷۶۸۰×۴۳۲۰@60Hz و پشتیبانی از رابط DirectX 12.0 نبوده، حال شما سوالی برایتان پیش میآید و آن هم این است که اگر این موارد را برای انتخاب کارت گرافیک در نظر نمیگیریم، پس چه نکته ای اینقدر مهم است که اهمیت موارد بالا هم بعد از آن قرار میگیرند؟در اینجا مشخص کنم که موارد ذکر شده در بالا بسیار مهم هستند ولی خواسته های ما از کارت گرافیک در سیستم طراحی، مدلینگ و رندرینگ W3000-CUDA ، خواسته ای مبتنی بر رندر و پردازش برای موتورهای بازی Game مبتنی بر DirectX و OpenGL نمیباشد، بلکه تخصصاً ما به گزینه هایی که برای استفاده در نرم افزارهای CAD/CAM یا همان نرم افزارهای تخصصی مهندسی و رندرینگ تاکید داریم و در این بین، اولین گزینه نسل کودا و نام کد پردازنده مرکزی خواهد بود که در اینجا نام کد GP106 با معماری پاسکال  NVIDIA Pascal میباشد. این پردازنده گرافیکی با تعداد ۷.۲ میلیارد ترانزیستور تولید شده و دارای ۱۹۲۰ CUDA Cores هسته های کودا از نسل ۶.۱ که با فرکانس های بالا اگر ضرب کنیم و بهمراه لیتوگرافی 16nm بسیار کم مصرف آن، میشود همان انتخاب دومین کارت گرافیک های سری حرفه ای در سیستم طراحی، مدلینگ و رندرینگ W3000-CUDA. اگر چه تعداد هسته ها نسبت به هم رده خود یعنی GTX 970 از از نسل قبلی شرکت Nvidia تعداد بیشتری ترانزیستور و هسته کودا دارد، بخاطر همین به برتری چشمگیری در کارایی بخاطر لیتوگرافی 16nm و فرکانس پایه 1620MHz و ثبات کارایی در مدت زمان بیشتر بخاطر تولید حرارت کمتر، که در نهایت، از توان پردازشی بیشتری برخوردار میشود و قیمت مناسبتر نسبت به توان پردازشی آن دارد.

حال به علت اصلی انتخاب گرافیک GeForce GTX 1070 8GB که برای اجرای بسیار سریع رندر های در نرم افزارهای CAD/CAM با پشتیبانی از تکنولوژی های OpenGL 4.5, OpenCL 1.2, Vulkan 1.0, CUDA به اجرای جزییات بالای نور، سیالات، درختان و … در موتورهای رندر میپردازد خواهیم پرداخت. کد پردازنده GP106 از آنرو مهم است که در پردازنده های گرافیکی سری کوادرو در کارت گرافیک Nvidia Quadro P5000 برای سیستم های کاری و سرور  Workstation/Server و کارت گرافیک پردازشی تسلا TESLA P4 GPU هم که فقط در سرور Server قرار گرفته، کد نام پردازنده گرافیکی آن GP106 است. کارت گرافیک GTX 1070 فقط با تفاوت وجود تکنولوژی حافظه ECC یا سیستم تشخیص خطا، در آنها و فرکانس بالاتر به بازار عرضه شده است. البته اینکه فرکانس پایین باشد در زمانهایی خیلی موثر است که بخواهیم یک فایل یا انیمیشن را در ساعت ها و روزهای طولانی تحت پردازش بگذاریم و با وجود فرکانس بهینه شده در کارت گرافیک های کوادرو و تسلا بدون نگرانی برای افزایش دمای کارت گرافیک با خیالی راحت به رندر و پردازش میپردازیم و همچنین پروژه ای بدون خطا بخاطر وجود حافظه های ECC

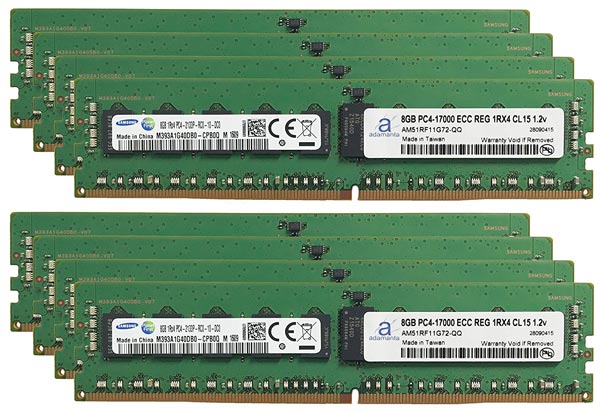

حافظه رم :

در حافظه های رندر دو اصل مهم وجود دارد و اول اینکه نوع آن برای کاربر به درستی مشخص شود یعنی شما اگر واقعا به گزینه های سیستم تصحیح خطا یا ECC نیازمندید، به سمت گروه non-ECC نروید و دوم اینکه حداکثر فرکانس را انتخاب کنید که مادربرد شما توان پشتیبانی از آن را دارد.
ما برای سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA دو نوع از بهترین رم ها را انتخاب کرده ایم. این به تشخیص شما برای حجم حافظه رم بستگی دارد که چه حجمی را برای کار خود در نظر بگیرید، هر نرم افزاری با هر وسعت کاری را میتوان تشخیص داد که به چه حجمی نیازمند است و این به شما برمیگردد.

حافظه ذخیره سازی سرعتی :

میتوان یک نکته را به کلی نادیده گرفت و بدون مشکل خاصی کار کرد و در نهایت همیشه از سرعت سیستم نالان بود، من کلا به روال معمول اعتقادی ندارم و باید خود دست به تست و آزمایش خیلی از نکته ها در کار خودم بزنم تا باور کنم که در عمل چقدر تاثیر گذار خواهد بود.یکی از این نکته ها انتخاب نوع حافظه برای کاربری حرفه ای بوده، اینکه چطور به نتیجه رسیدیم فقط با نگاه و تایید حرف تولید کنندگان نبوده و یادم میاد اولین بار که حافظه SSD خریدم، به کل نظرم رو درباره حافظه و سرعت بارگذاری اطلاعات متحول کرد، یک ویندوز با هر هارد خوبی کمتر از سه ثانیه نمیتونه بالا بیاد و کمتر از سه ثانیه نرم افزار 3Ds Max 2015 رو برای کار آماده کنه و این رو من با یه لپ تاپ سری Workstation تجربه کردم و نه با درگاه M.2 بلکه با Sata III 6Gb/s تجربه کردم، وقتی که حافظه های PCIe رو استفاده کردم خیلی لذت بخش بود.
البته این رو هم بگم که درگاه M.2 32Gb/s یه چیز دیگه است و یکی از گزینه های عالی برای اجرای سریع هر چیزی از جمله نرم افزار های سنگین و بخصوص ویندوز هست و برای همین است که در سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA از این گزینه استفاده کرده ایم.

 حافظه ذخیره سازی حجمی :

اینکه چه فضای حافظه ی ذخیره سازی را متخصصین با چه سیستمی برای ذخیره سازی اطلاعاتشان نیاز دارن همه یک بحث دقیق و شخصی است و ما نمیتوانیم در مورد آن نظر خاصی بدهیم ولی میتوانیم چیزی را پیشنهاد کنیم که خود از آن لذت برده و کیفیت آن را تجربه کرده ایم. برای سیستم طراحی، مدلینگ و رندرینگ W1000-CUDA ما دو HDD از حجم های متغییر WD 1TB,2TB,3TB,4TB,5TB,6TB با پهنای باند SATA III 6Gb/s و حافظه کش 64MB Buffer یا حافظه های WD Gold 4TB,6TB,8TB با پهنای باند SATA III 6Gb/s و حافظه کش 128MB Buffer یا حافظه WD Gold 10TB با پهنای باند SATA III 6Gb/s و حافظه کش 256MB Buffer که همه این حافظه ها دارای 7200RPM سرعت چرخش دیسک در دقیقه هستند را پیشنهاد میدهیم.

خنک کننده :

انتخاب خنک کننده در وحله اول به نوع انتخاب کیس شما بستگی داره که در اینجا یک کیس Mind-Tower از شرکت کولر مستر Cooler Master هست و در مرحله بعد به کاربری شما که البته میدونم همه شما حرفه ای ها این موضوع رو قبول دارید، قطعه ای که قابلیت اورکلاک کردن نداشته باشه، به خنک کننده خاصی نیاز نداره مگر نحوه کاربری شما از اون قطعه یا قطعات، حالا یه سوال پیش میاد، اون هم اینکه چقرد شما از سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA در بالاترین حد توان سیستم استفاده میکنید؟ گرمای تولیدی تا مبلغ قابل توجهی رو میشه با افزایش تعداد دور فن های خنک کننده سیستم برای زمانهای کوتاه کنترل کرد و هیچگونه مشکل خاصی رو نخواهید داشت، طولانی شدن زمان در پردازش های سنگین برای سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA به مصرف بالای انرژی و افزایش دما که گرمای غیر قابل کنترل بوجود می آورد و در نهایت به آسیب دیدن سیستم منجر میشود. در این سیستم به لطف چندین فن خنک کننده حرفه ای و قدرت پردازنده در تعداد هسته ها و البته نوع کاربری این سیستم، تصمیم به قرار دادن خنک کننده برای پردازنده گرفتیم.

 منبع تغذیه :

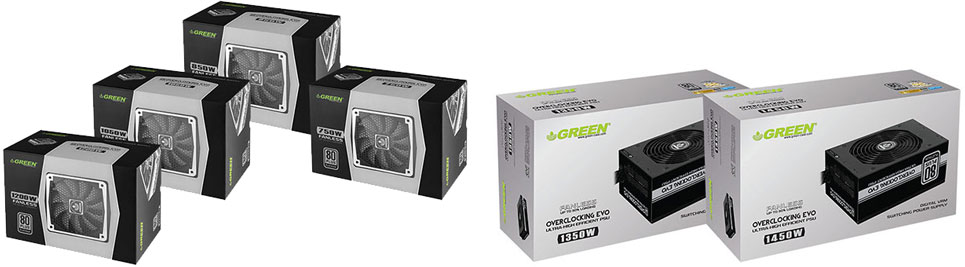

در بین تمام قطعات کامپیوتر، فقط به چند برند ایرانی با کیفیت میتوان رسید، شاید بهترین آنها شرکت سیاره سبز (گرین) و طبق تجربه، پاور های این شرکت باشد. کیفیت بالا و استانداردهای بینظیر و بالای این شرکت به همراه قیمت بسیار مناسب، ما را به انتخاب این گزینه نزدیک کرد. پاورهای OC+ SERIES در زمره پر قدرت ترین مجهزترین و جدیدترین پاورهای حرفه ای در دنیا به شمار می روند.
کمپانی های مشهور Channel Well Technolog CO, LTD CWT و High Power Electroniic Co.LTD که به عنوان شرکای تجاری و تامین کنندگان پاورهای حرفه ای GREEN شناخته می شوند، که سازندگان اصلی پاورهای گرین در گروه OC+ Series به شمار می روند. یکی از نگرانی های اصلی مصرف کنندگان، توجه به میزان اتلاف انرژی در پاورهای کامپیوتری است و به همین دلیل پاورهای جدید OC+ SERIES با راندمان بالاتر از ۹۲% و ضریب توان بیشتر از ۰.۹۵ و مصرف کمتر از ۰.5w در حالت اماده به کار یک انتخاب فوق العاده ایده ال در راستای مصرف بهینه انرژی به شمار میرود.

در این سیستم برای سه حالت کارت گرافیک در نظر گرفته ایم و مطمئناً نمیشود نمونه کیس شخصی که یک کارت گرافیک لازم دارد را با کسی که دو یا سه کارت گرافیک سفارش میدهد از نظر توان مصرف با هم مقایسه کرد و ما در اینجا به انتخاب دو منبع تغذیه رسیدیم. اولین پاور GREEN GP750B-OC+ و دومین پاور که برای دو تا سه کارت گرافیک انتخاب شده، پاور GREEN GP1050B-OC+ است. هر دوی این پاور ها برای سیستم شما در نهایت ظرفیت حافظه رم و هارد و همچنین فن های کیس و … در نهایت توان انتخاب شده و به ثبات سیستم در زیر بار پردازش سنگین هم بسیار توجه شده.

دارای گواهینامه 80PLUS Platinum از موسسه ی Ecova Plug Load Solutions تحت برند High Power

راندمان ۹۲-۹۵% @ 230Vac Input

 کیس :

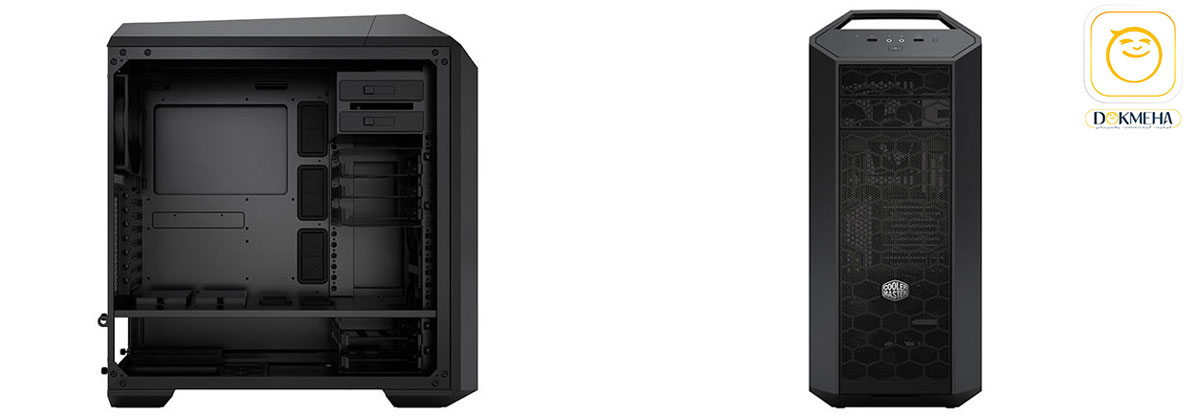

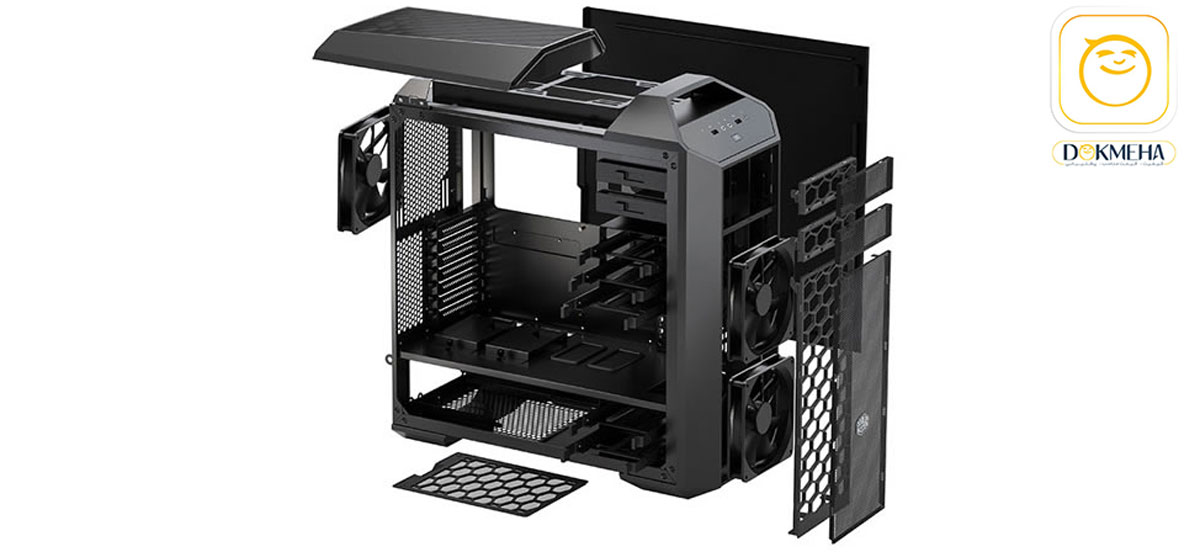

مشخصات کیس کولر مستر Cooler Master MasterCase Pro 5 Case که برای سیستم طراحی و مدلینگ، رندرینگ W3000-CUDA انتخاب شده که البته به همراه پنل مشکی آینه ای نمایی جذاب و اطمینان بخش از زیبایی، کاربردی بودن و کیفیت را برای ما فراهم آورده است. در اینجا از امکانات این کیس میتوان به پشتیبانی ۴ مکان نصب فن 120mm~140mm، همچنین تا ۳ حافظه ذخیره سازی HDD~SSD، پشتیبانی از ۳ خنک کننده مایع Liquid Coolers در فضای داخلی کیس و … اشاره کرد.

نحوه قرار گرفتن کارت گرافیک حرفه ای در این کیس بسیار جالب است، چون هر رنج طول کارت گرافیک را پشتیبانی میکند.
